Затворы дисковые поворотные

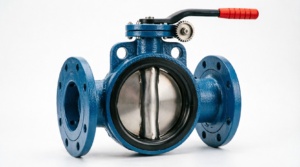

Что такое дисковый поворотный затвор

Дисковый поворотный затвор представляет собой современный тип запорно-регулирующей арматуры, который нашел широкое применение в различных отраслях промышленности и коммунального хозяйства. Конструкция устройства основана на принципе поворота диска вокруг своей оси, расположенной перпендикулярно потоку рабочей среды. При повороте на 90 градусов диск полностью перекрывает или открывает проходное сечение трубопровода, обеспечивая надежный контроль над потоком жидкости или газа.

Основными элементами конструкции являются прочный корпус, поворотный диск, шпиндель и уплотнительные элементы. Корпус изготавливается из качественных материалов – чугуна, стали или нержавеющей стали, что гарантирует долговечность и устойчивость к коррозии. Диск, выполненный из коррозионностойких сплавов, обеспечивает минимальное гидравлическое сопротивление в открытом положении и герметичное перекрытие потока в закрытом состоянии.

Управление затвором осуществляется с помощью различных типов приводов: ручных (рукоятка, редуктор), электрических, пневматических или гидравлических. Выбор типа привода зависит от диаметра трубопровода, условий эксплуатации и требований к автоматизации процесса. Затворы дисковые поворотные отличаются компактностью, малым весом, простотой монтажа и обслуживания, что делает их предпочтительным выбором для многих инженерных систем.

Благодаря своим техническим характеристикам, дисковые затворы успешно применяются в системах водоснабжения и водоочистки, отопления и вентиляции, нефтехимической и пищевой промышленности, а также в других областях, где требуется надежное перекрытие потока рабочей среды.

Виды дисковых затворов

Затвор дисковый поворотный межфланцевый

Затвор дисковый поворотный межфланцевый представляет собой одну из самых популярных и востребованных модификаций дисковой запорной арматуры. Его главная особенность заключается в способе установки – устройство монтируется непосредственно между фланцами трубопровода, что обеспечивает существенную экономию пространства и упрощает процесс монтажа. Такая конструкция не требует дополнительных крепежных элементов со стороны затвора, так как он зажимается между ответными фланцами трубопровода с помощью шпилек или болтов.

Межфланцевые затворы отличаются компактными размерами и малым весом по сравнению с фланцевыми аналогами, что особенно важно при монтаже в стесненных условиях или на трубопроводах большого диаметра. Благодаря своей конструкции, они обеспечивают минимальное строительное расстояние, что позволяет экономить место в технических помещениях и упрощает компоновку инженерных систем.

Уплотнение в межфланцевых затворах выполнено таким образом, чтобы обеспечивать герметичность в обе стороны потока, что делает их универсальными для применения в различных системах. Корпус обычно изготавливается из чугуна марки GGG40 или стали, диск – из нержавеющей стали или чугуна с антикоррозионным покрытием. Уплотнительные элементы выполняются из EPDM, NBR или Viton в зависимости от типа рабочей среды и температурных условий эксплуатации.

Затворы дисковые поворотные межфланцевые находят широкое применение в системах холодного и горячего водоснабжения, отопления, вентиляции и кондиционирования, а также в промышленных трубопроводах с неагрессивными рабочими средами. Они рассчитаны на рабочее давление до 16 бар (PN16) и температуру рабочей среды от -20°C до +120°C в зависимости от материала уплотнения.

Управление межфланцевыми затворами может осуществляться с помощью рукоятки (для диаметров до DN300), червячного редуктора (для больших диаметров) или автоматических приводов. При выборе затвора важно учитывать не только диаметр трубопровода и рабочее давление, но и частоту срабатывания, условия доступа для обслуживания, а также химический состав рабочей среды.

К преимуществам межфланцевых затворов относятся: низкая стоимость по сравнению с фланцевыми моделями, простота и скорость монтажа, компактность, малый вес, возможность установки в любом пространственном положении, а также минимальное техническое обслуживание в процессе эксплуатации.

Затвор дисковый поворотный фланцевый

Затвор дисковый поворотный фланцевый отличается от межфланцевого наличием собственных фланцев с отверстиями для крепежа, что обеспечивает более надежное и герметичное соединение с трубопроводом. Такая конструкция предпочтительна для систем с повышенными требованиями к герметичности, а также для работы при высоких давлениях и температурах. Фланцевые затворы обеспечивают лучшую фиксацию в трубопроводе и более равномерное распределение нагрузок на уплотнительные поверхности.

Фланцы затвора изготавливаются в соответствии с ГОСТ 12820-80 или европейским стандартом EN 1092-2, что обеспечивает полную совместимость с трубопроводной арматурой различных производителей. Количество и расположение отверстий под крепеж строго стандартизировано в зависимости от условного давления (PN10, PN16, PN25) и диаметра трубопровода. Это упрощает подбор крепежных элементов и гарантирует надежное соединение.

Конструкция фланцевого затвора позволяет легко демонтировать устройство для проведения технического обслуживания или замены без необходимости разборки всего трубопровода. Это особенно важно в системах, где требуется регулярная проверка и обслуживание запорной арматуры. Кроме того, фланцевое соединение обеспечивает возможность установки затвора в трубопроводы, уже оборудованные ответными фланцами, без необходимости их замены.

Фланцевые дисковые затворы применяются в более ответственных системах: нефтехимической и химической промышленности, энергетике, системах с агрессивными рабочими средами, а также в трубопроводах с высокими параметрами давления и температуры. Они способны работать при давлении до 25 бар (PN25) и температуре до +200°C при использовании специальных уплотнительных материалов.

Материалы изготовления фланцевых затворов выбираются в зависимости от условий эксплуатации: корпус из ковкого чугуна GGG40, углеродистой или нержавеющей стали; диск из нержавеющей стали AISI 304/316, алюминия-бронзы или дуплексной стали; уплотнение из EPDM, NBR, Viton, PTFE или металла. Такой широкий выбор материалов позволяет подобрать оптимальное решение для любых рабочих сред – от питьевой воды до агрессивных химических веществ.

Затвор дисковый поворотный чугунный

Затвор дисковый поворотный чугун – это надежное и экономически эффективное решение для широкого спектра промышленных и коммунальных систем. Чугунные затворы изготавливаются из высокопрочного серого чугуна СЧ20 или ковкого чугуна GGG40 (дуктильного чугуна с шаровидным графитом), что обеспечивает отличные механические характеристики при доступной стоимости. Чугун обладает хорошей коррозионной стойкостью, особенно при работе с водой, и устойчив к гидроударам.

Ковкий чугун GGG40, применяемый в современных затворах, сочетает в себе преимущества чугуна (хорошая литейная формуемость, демпфирующие свойства, коррозионная стойкость) и стали (высокая прочность, пластичность, ударная вязкость). Это позволяет использовать чугунные затворы в системах с рабочим давлением до 16 бар и обеспечивает их долговечность даже при интенсивной эксплуатации.

Чугунные затворы идеально подходят для систем холодного и горячего водоснабжения, водоочистки, отопления, вентиляции и кондиционирования. Они успешно применяются в коммунальном хозяйстве, на очистных сооружениях, в системах пожаротушения, а также в различных промышленных установках с нейтральными рабочими средами. Чугун не токсичен и разрешен к применению в системах питьевого водоснабжения при наличии соответствующих сертификатов.

Для защиты от коррозии корпус чугунного затвора покрывается эпоксидным порошковым покрытием толщиной не менее 250 мкм, что обеспечивает дополнительную защиту и увеличивает срок службы устройства. Диск обычно изготавливается из нержавеющей стали или чугуна с никелевым покрытием, что предотвращает коррозию и обеспечивает плавность хода при повороте.

Уплотнительные элементы в чугунных затворах выполняются из EPDM (этилен-пропиленового каучука) для работы с водой и паром при температуре до +120°C, или из NBR (нитрильного каучука) для работы с нефтепродуктами и маслами. При необходимости возможно изготовление затворов с уплотнением из Viton для работы с агрессивными средами и повышенными температурами до +200°C.

Чугунные затворы отличаются простотой обслуживания – они не требуют регулярной смазки, устойчивы к загрязнениям рабочей среды, легко ремонтируются путем замены уплотнений. При правильном выборе и эксплуатации срок службы чугунного дискового затвора составляет не менее 15-20 лет.

Дисковый затвор поворотный с рукояткой

Дисковый затвор поворотный с рукояткой – это оптимальное решение для систем, где не требуется автоматизация процесса управления и где важна возможность быстрого ручного вмешательства оператора. Рукоятка обеспечивает удобное и быстрое управление затвором – полный поворот диска из открытого положения в закрытое осуществляется всего на 90 градусов, что занимает несколько секунд.

Конструкция рукоятки предусматривает фиксацию в крайних положениях (открыто/закрыто), а также возможность установки замка для предотвращения несанкционированного доступа. Некоторые модели оснащены индикатором положения диска, что позволяет визуально контролировать состояние затвора. Для затворов больших диаметров (свыше DN300) рукоятка может быть съемной или оснащена редуктором для снижения усилия управления.

Рукоятка изготавливается из прочных материалов – стали с полимерным покрытием, чугуна или алюминиевого сплава, и эргономично проектируется для удобства эксплуатации. Покрытие рукоятки защищает от коррозии и обеспечивает надежный хват даже в перчатках. Цвет рукоятки часто выполняется в соответствии с требованиями стандартов (красный для запорной арматуры, желтый для газопроводов и т.д.).

Затворы с рукояткой применяются в системах водоснабжения, отопления, вентиляции, пожарной безопасности, а также в различных технологических трубопроводах, где не требуется частое переключение или дистанционное управление. Они идеальны для установки на отводах, байпасных линиях, в точках отбора проб, а также в системах, где необходимо оперативное перекрытие потока при аварийных ситуациях.

Основное преимущество ручного управления – независимость от источников энергии (электричества, сжатого воздуха), простота конструкции, низкая стоимость и надежность. Затвор с рукояткой всегда готов к работе, не требует настройки и программирования, может быть использован в любых климатических условиях.

Технические характеристики

Цены на дисковые поворотные затворы

Как выбрать затвор (ЧЕК-ЛИСТ)

Монтаж и обслуживание (ИНСТРУКЦИЯ)

Правильная установка затвора

1. Подготовка к монтажу:
   • Проверьте комплектность затвора и отсутствие механических повреждений
   • Очистите трубопровод от грязи, окалины и посторонних предметов
   • Убедитесь, что диаметр и давление трубопровода соответствуют параметрам затвора
   • Проверьте состояние фланцев трубопровода (плоскостность, отсутствие задиров)
2. Установка межфланцевого затвора:
   • Установите уплотнительные прокладки между фланцами трубопровода и затвором
   • Аккуратно вставьте затвор между фланцами, не допуская перекосов
   • Вставьте шпильки или болты во все отверстия
   • Затягивайте крепеж крест-накрест, равномерно распределяя усилие
   • Используйте динамометрический ключ для контроля момента затяжки
   • Проверьте свободный ход диска (должен поворачиваться без заеданий)
3. Установка фланцевого затвора:
   • Совместите отверстия фланцев затвора и трубопровода
   • Установите паронитовые или резиновые прокладки
   • Вставьте болты и гайки, не затягивая их до конца
   • Выровняйте затвор по оси трубопровода
   • Затяните крепеж крест-накрест в несколько приемов
4. Важные рекомендации:
   • Не используйте затвор в качестве опоры для трубопровода
   • Обеспечьте свободный доступ к рукоятке или приводу
   • При установке на горизонтальном трубопроводе шпиндель должен быть ориентирован вертикально или под углом не более 45°
   • Не допускается установка затвора диском вниз
   • Перед первым пуском убедитесь, что затвор находится в открытом положении

Регламент технического обслуживания

• Ежемесячно:
  • Проверьте внешнее состояние затвора на предмет коррозии и повреждений
  • Убедитесь в отсутствии утечек через уплотнения
  • Проверьте легкость хода диска (сделайте 2-3 полных оборота)
• Ежеквартально:
  • Смажьте шпиндель и подшипники (если предусмотрено конструкцией)
  • Проверьте состояние уплотнений фланцевых соединений
  • Подтяните крепеж при необходимости
• Ежегодно:
  • Проведите полную ревизию затвора
  • Проверьте герметичность в закрытом положении
  • Замените уплотнительные элементы при наличии признаков износа
  • Очистите диск и корпус от отложений
• По мере необходимости:
  • Замените изношенные детали (диск, уплотнения, подшипники)
  • Восстановите лакокрасочное покрытие корпуса
  • Отрегулируйте привод или редуктор
