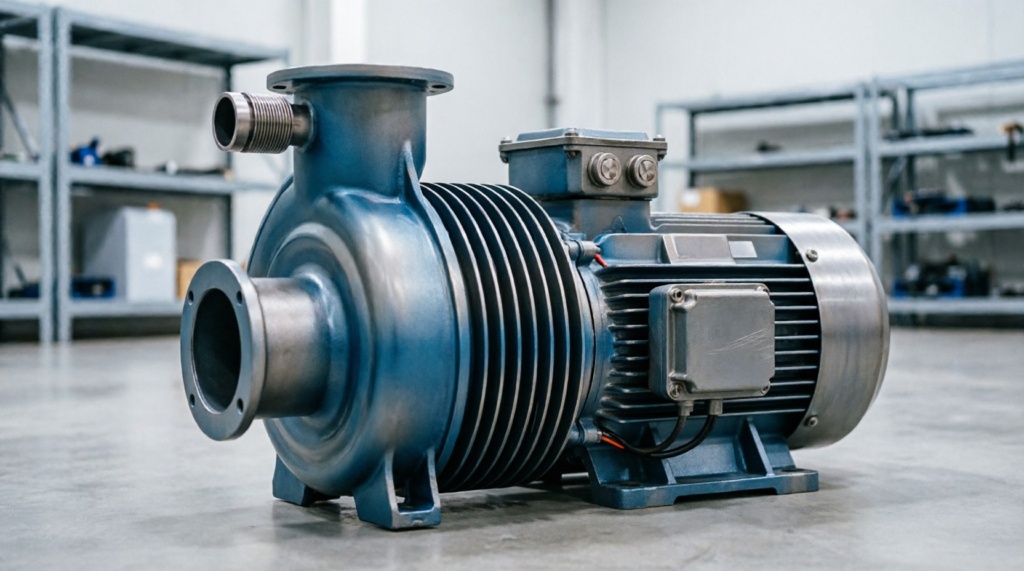

Вихревая воздуходувка
Принцип работы, характеристики и подбор вихревой воздуходувки
В современной индустриальной среде, где требования к энергоэффективности и бесперебойности процессов критически важны, вихревая воздуходувка занимает уникальную нишу. Также известные как нагнетатели с боковым каналом или регенеративные компрессоры, эти агрегаты функционально располагаются между центробежными вентиляторами и объемными роторными машинами.
Если вам необходимо купить вихревую воздуходувку для технологической линии, важно понимать не только коммерческие предложения, но и аэродинамические принципы работы. Эксперты компании «ЛЭТ» подчеркивают: именно вихревой принцип позволяет генерировать высокое давление (до 1000+ мБар) или глубокий вакуум при относительно малых расходах, делая оборудование экономически целесообразным для широкого спектра отраслей.
Фундаментальная аэродинамика: как работает вихревой нагнетатель
Работа агрегата базируется на регенеративном принципе. Конструктивно машина состоит из электродвигателя, напрямую соединенного с рабочим колесом (импеллером), и литого корпуса, образующего кольцевой боковой канал.
При запуске газовая среда захватывается радиальными лопатками и под действием центробежной силы отбрасывается в спиральный канал. Ключевая особенность, которую учитывают инженеры – это геометрия канала: газ движется по спирали, многократно возвращаясь к корню лопаток для повторного ускорения. Этот циклический процесс «вихревого» перемешивания многократно преобразует кинетическую энергию в давление.
В отличие от поршневых аналогов, здесь давление нарастает постепенно, что обеспечивает полное отсутствие пульсаций потока. Это весомый аргумент для чувствительных производств (полиграфия, фармацевтика, пищевая промышленность).
Конструктивное исполнение и надежность
Профессиональный анализ показывает высочайшие требования к точности изготовления. Корпус и рабочее колесо современных моделей изготавливаются из алюминиевых сплавов (ADC12) методом литья под давлением с прецизионной обработкой на станках с ЧПУ. Это обеспечивает микронные зазоры, максимизирующие аэродинамический КПД.
- Прямой привод: вал двигателя является продолжением оси рабочего колеса. Нет муфт и ремней – нет потерь энергии и риска обрыва.
- Защита IP55/IP56: гарантирует надежную работу в условиях повышенной влажности и запыленности цехов.
- Обслуживаемые подшипники: используются высококачественные подшипники качения (SKF, NSK), заложенные на длительный срок службы для работы в режиме 24/7.
Почему выбирают вихревую воздуходувку:
- 100% безмасляный поток: в рабочей камере нет трущихся деталей. Воздух на выходе абсолютно чистый, что критично для аэрации водоемов, пищевой и медицинской промышленности;
- двойное назначение: один агрегат может работать как на нагнетание, так и на вакуум, повышая рентабельность инвестиций;
- низкий уровень вибраций и шума: благодаря точной балансировке ротора и опциональным глушителям;
- компактность: легкая интеграция в существующие технологические линии без расширения производственных площадей.
Технические характеристики и модельный ряд
При выборе оборудования специалисты компании «ЛЭТ» опираются на напорно-расходные характеристики (P-Q кривые). Ниже приведены усредненные параметры оборудования, доступного к заказу:
| Параметр | Диапазон значений | Применение |
| Производительность | от 30 до 2200 м³/час | От локальных установок до крупных линий пневмотранспорта |
| Избыточное давление | от 40 до 1040 мБар | Аэрация, пневмопочта, нагнетание в резервуары |
| Глубина вакуума | от -40 до -730 мБар | Вакуумный захват, упаковка, аспирация |
| Мощность двигателя | от 0,12 до 25 кВт | Подбор под любые требования электросети (220В / 380В) |
Ориентировочная стоимость и популярные модели вихревых воздуходувок
При планировании бюджета проекта важно понимать порядок цен на оборудование. Ниже представлена сравнительная таблица трех типовых классов вихревых воздуходувок, наиболее востребованных в промышленности.
Обратите внимание: цены являются ориентировочными и зависят от текущего курса валют, выбранного бренда (например, VARP, Becker, FPZ или аналоги), наличия на складе и требуемой комплектации (входные фильтры, глушители шума, обратные клапаны, частотные преобразователи).
| Модель | Характеристики | Применение | Цена* |
| Компактная 1.5 кВт 220В/380В |
80–130 м³/час ±250/280 мБар |
Аэрация водоемов, стоматология, легкая упаковка | от 55 000 ₽ |
| Промышленная 4.0 кВт 380В |
250–320 м³/час ±380/400 мБар |
Пневмотранспорт, аэрация, термоформовка | от 120 000 ₽ |
| Высокопроизводительная 11 кВт 380В |
550–700 м³/час ±550/500 мБар |
УЗВ, интенсивный пневмотранспорт, вакуумные системы | от 260 000 ₽ |
* Указаны базовые цены на оборудование в стандартной комплектации. Точную стоимость под ваши технические условия рассчитает наш инженер.
Сравнение вихревых воздуходувок по классам мощности
Ниже приведены обобщенные характеристики для четырех основных классов вихревых воздуходувок, представленных на московском рынке. Данные основаны на анализе предложений различных поставщиков и усреднены для наглядности. Реальные параметры конкретной модели могут отличаться в зависимости от исполнения.
| Класс мощности | Производительность, м³/ч | Давление / вакуум, мбар | Уровень шума, дБ(А) | Гарантия* |
|---|---|---|---|---|
| Компактный (0.37-0.55 кВт) | 30-80 | ±80…±200 | 58-64 | 12-24 мес. |
| Средний (1.5-2.2 кВт) | 140-270 | ±120…±450 | 58-66 | 12-24 мес. |
| Промышленный (4.0-5.5 кВт) | 250-410 | ±250…±500 | 69-76 | 12-24 мес. |
| Высокопроизводительный (7.5-11 кВт) | 430-780 | ±200…±650 | 74-88 | 12-24 мес. |
Важно: Разброс характеристик внутри одного класса мощности обусловлен:
- Страной и брендом: европейское оборудование (Германия, Италия) традиционно дороже, но предлагает более высокую точность сборки и ресурс подшипников. Азиатские аналоги привлекательнее по цене, но могут уступать в долговечности при работе 24/7.
- Комплектацией: наличие встроенных шумоглушителей, фильтров тонкой очистки, частотного преобразователя (ПЧ) для плавного пуска и экономии энергии до 30%.
- Исполнением: стандартное исполнение из алюминиевого сплава или специальное из нержавеющей стали для агрессивных сред и пищевых производств.
- Типом привода: прямой привод (вал двигателя = ось импеллера) надежнее и энергоэффективнее, чем ременная передача.
* Гарантия указана для условий поставки через компанию «ЛЭТ». Для получения точных цен и подбора модели под ваши параметры (расход, давление, высота над уровнем моря) свяжитесь с нашими инженерами.
Почему цена может отличаться от базовой?
Профессиональный подбор в компании “ЛЭТ” учитывает не только «голый» агрегат. На итоговую стоимость влияют:
- степень защиты и материалы: исполнение из нержавеющей стали (для агрессивных сред или пищевой промышленности) увеличивает стоимость, но многократно продлевает срок службы;
- дополнительная обвязка: установка всасывающих фильтров тонкой очистки, шумоглушителей и предохранительных клапанов;
- автоматизация: оснащение частотным преобразователем (ПЧ) для плавного регулирования производительности добавляет к бюджету 15–25%, но окупается за счет экономии электроэнергии до 30% в течение первого года эксплуатации.
Для точного подбора модели под ваши параметры (расход, давление, высота над уровнем моря) оставьте заявку, и наши инженеры подготовят коммерческое предложение в течение 2 часов.
Подбор вихревой воздуходувки по применению
Ниже – три типовых сценария, с которыми к нам обращаются чаще всего. Для каждого указан рекомендованный класс оборудования по мощности и рабочей точке, а также реальный кейс из практики «ЛЭТ».
Аэрация пруда / УЗВ (объём воды 100 м³)
Задача: насыщение кислородом замкнутого водоёма без масляной эмульсии. Для 100 м³ обычно требуется подача 35-50 м³/час при рабочем давлении 80-120 мбар (с учётом глубины погружения аэраторов).
Рекомендуемый класс оборудования: компактная воздуходувка 0,37-0,55 кВт с производительностью 50-80 м³/час и давлением ±100-130 мбар. Уровень шума в этом классе обычно 58-64 дБ(А), чего достаточно для размещения рядом с зоной отдыха. Ориентировочный бюджет – от 13 000 до 65 000 ₽ в зависимости от исполнения и комплектации.
Мини-кейс: Пруд 120 м³ на базе отдыха в Подмосковье. Установлена компактная воздуходувка 0,37 кВт с двумя донными аэраторами. Рабочая точка – 35 м³/час при 100 мбар. Кислород стабильно держится на уровне 6-7 мг/л, рыба зимует без замора. Бюджет – около 70 000 ₽ за агрегат вместе с обвязкой.
Пневмотранспорт сыпучих материалов
Задача: перемещение гранул, порошков или зерна по трубопроводу. Здесь важно не столько давление, сколько стабильный поток без пульсаций – вихревая машина даёт именно такой режим.
Рекомендуемый класс оборудования: промышленная воздуходувка 4,0-9,2 кВт с производительностью 250-550 м³/час и давлением ±320-430 мбар. Уровень шума – 69-76 дБ(А), при необходимости комплектуется глушителем. Ориентировочный бюджет – от 90 000 до 240 000 ₽.
Мини-кейс: Линия фасовки гранулированного комбикорма, 2 тонны/час. Заменили роторную воздуходувку на вихревую 7,5 кВт – поток стал ровным, исчезли пульсации, которые приводили к неравномерной подаче. Ресурс – до 20 000 часов без обслуживания.
Вакуумная упаковка и пищевое производство
Задача: создание вакуума для упаковки, прижима плёнки или термоформовки. Критично: 100% безмасляный поток и возможность работы в режиме вакуума без замены агрегата.
Рекомендуемый класс оборудования: воздуходувка 1,5-5,5 кВт с производительностью 120-400 м³/час и рабочим диапазоном ±200-250 мбар. Уровень шума – 64-74 дБ(А). Ориентировочный бюджет – от 75 000 до 160 000 ₽. Для влажного воздуха на всасывании рекомендуется сепаратор влаги.
Мини-кейс: Мясоперерабатывающий цех в Москве. Установлена воздуходувка 1,25 кВт на вакуум-упаковочный автомат. Воздух на выходе чистый – продукция соответствует требованиям ХАССП. Агрегат работает в режиме 24/7 уже второй год без замены расходников.
Как правильно подобрать и купить вихревую воздуходувку: чек-лист от компании «ЛЭТ»
Чтобы избежать ошибок и переплат, перед покупкой необходимо учесть:
- Поправочные коэффициенты: паспортные данные указываются для 20°C и 1013 мБар. При высоких температурах или на высоте плотность воздуха падает, что снижает создаваемое давление. Наши инженеры обязательно вносят эти коррективы в расчет.
- Аэродинамическое сопротивление сети: длина трубопроводов, фильтры, клапаны и повороты создают потери давления. Мы помогаем рассчитать их, чтобы мощность агрегата была достаточной.
- Необходимость фильтрации: попадание абразивной пыли в боковой канал недопустимо. Мы комплектуем поставки качественными входными фильтрами.
- Защита от конденсата: при работе на вакуум с влажным воздухом мы рекомендуем устанавливать сепараторы влаги для защиты импеллера от коррозии.
Частые вопросы о вихревых воздуходувках
Чем вихревая воздуходувка отличается от центробежного вентилятора?
Ключевое отличие – в соотношении расхода и давления. Центробежный вентилятор при равной мощности перемещает больший объём воздуха, но создаёт низкое давление. Вихревая воздуходувка находится между вентилятором и компрессором: она даёт меньший расход, но развивает давление до 1040 мбар (и вакуум до -730 мбар), чего вентилятор принципиально не может.
Если вашей задаче не хватает давления обычного вентилятора, но избыточно давление компрессора – вихревая машина закрывает этот разрыв. При этом она компактнее компрессора и не требует масла в рабочей камере.
Какая модель вихревой воздуходувки подойдёт для аэрации пруда объёмом 100 м³?
Для пруда 100 м³ ориентируйтесь на рабочую точку 35-50 м³/час при 80-120 мбар (давление зависит от глубины установки аэраторов). Этого достаточно для стабильного насыщения кислородом.
Для точного подбора пришлите глубину пруда и тип аэраторов – инженер «ЛЭТ» рассчитает рабочую точку с поправкой на высоту и температуру.
Можно ли использовать одну воздуходувку и для нагнетания, и для вакуума?
Да. Большинство современных вихревых воздуходувок – двунаправленные: один и тот же агрегат работает как на избыточное давление, так и на разряжение. Это снижает капитальные затраты, если на производстве нужны оба режима.
Важно: при переходе в вакуумный режим проверьте предельно допустимую глубину вакуума по паспорту. Для влажного воздуха на всасывании рекомендуем сепаратор влаги.
Гарантии, сервис и условия сотрудничества с компанией ECA
Покупая промышленное оборудование, вы инвестируете в надежность бизнеса. Компания «ЛЭТ» обеспечивает полный цикл сопровождения:
✅ Официальная гарантия на все вихревые воздуходувки от 12 до 24 месяцев.
✅ Сертифицированное оборудование: Вся продукция имеет декларации соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».
✅ Собственный склад в Москве: Популярные модели всегда в наличии, отгрузка в день оплаты.
✅ Доставка по всей России: Работаем с проверенными транспортными компаниями, оформляем все необходимые документы.
✅ Пусконаладка и сервис: Консультации по монтажу, обвязке и подключению частотных преобразователей (ПЧ) для плавного пуска и экономии электроэнергии до 30%.
Доверьте подбор профессионалам
Вихревая воздуходувка – это высокотехнологичное решение на стыке аэродинамики и прецизионной механики. Ее способность генерировать стабильный, безмасляный поток делает ее безальтернативным выбором для множества задач.
Не рискуйте эффективностью производства из-за неверного подбора. Чтобы купить вихревую воздуходувку с гарантией корректной работы и лучшей ценой на рынке, обратитесь к экспертам компании «ЛЭТ». Мы проведем бесплатный расчет вашей пневматической системы и предложим оптимальное решение.
